Eduard Art.Nr. 1194
1/48
Yak-1b
Wie das Eduard bereits mit Modellen anderer Hersteller erfolgreich
vorexerziert hat, wird hier nun die Yak-1b aus den Formen von Accurate
Miniatures mit aufwertenden Zugaben auf den Markt gebracht.
Eduard Produktseite:
1194
Preis:
UVP € 37,45
Downloads:
Instruction Sheet
Besonderheit:
Limited Edition
Inhalt:
•
4 Spritzgussrahmen
•
2 Rahmen Klarsichtteile
•
1 bedruckte Ätzteilplatine
•
1 Satz Masken
•
1 Decalbogen
•
12-seitige Bauanleitung
Vorbild:
Obwohl die Produktion der Yak-1b erst im Jahr 1942 begann, sind ihre Ursprünge auf den Entwurf I-26 aus dem Jahr 1939 zurückzuführen, der zur Yak-1
führte. Diese war aber mit so schwerwiegenden technischen Problemen behaftet, dass sie das staatliche Testprogramm nicht bestand. Eine lange
Mängelliste, die sich aus dem Testprogramm ergab, sollte mit dem 3. Prototyp durch Verbesserungen behoben werden. Obwohl die Wettbewerbsmuster
MiG-3 ( I-200 ) und LaGG-3 ( I-301 ) in verschiedenen Bereichen bessere Leistungen boten, wurde die Yak-1 neben diesen Mustern sozusagen zusätzlich
in die Produktion aufgenommen. Angeblich soll dafür die gute Beziehung zwischen Stalin und Yakovlev verantwortlich gewesen sein. Da aber zum
Produktionsbeginn 1940 die bestehenden Mängel noch nicht beseitigt waren, und Engpässe in der Zulieferung die Lage zusätzlich erschwerten, waren
während der ersten Produktionsjahre über 10 000 Änderungen in die Serie eingeflossen, bis diese 1944 mit 8700 gebauten Exemplaren endete.
Die Yak-1b, deren Serienproduktion 1942 begann, stellte mit ihrer Blasenhaube und dem abgeflachten Rumpfrücken eine Untervariante zur Yak-1 dar.
Insgesamt wurden von diesem Muster 4188 Exemplare gebaut. Sie hatte eine verstärkte Panzerung und eine einzelnes durch die Propellernabe feuerndes
12,7 mm Berezin Maschinengewehr. Sie erhielt zudem ein Klimov M-105PF Triebwerk mit verbesserter Kühlung und besserer Leistung in geringen Höhen.
So ist es nicht überraschend, dass viele sowjetische Piloten mit dieser über 600 km/h schnellen Maschine bedeutende Erfolge erzielten.
Unten: Ausgepackt ! Der Schachtelinhalt in der Übersicht.

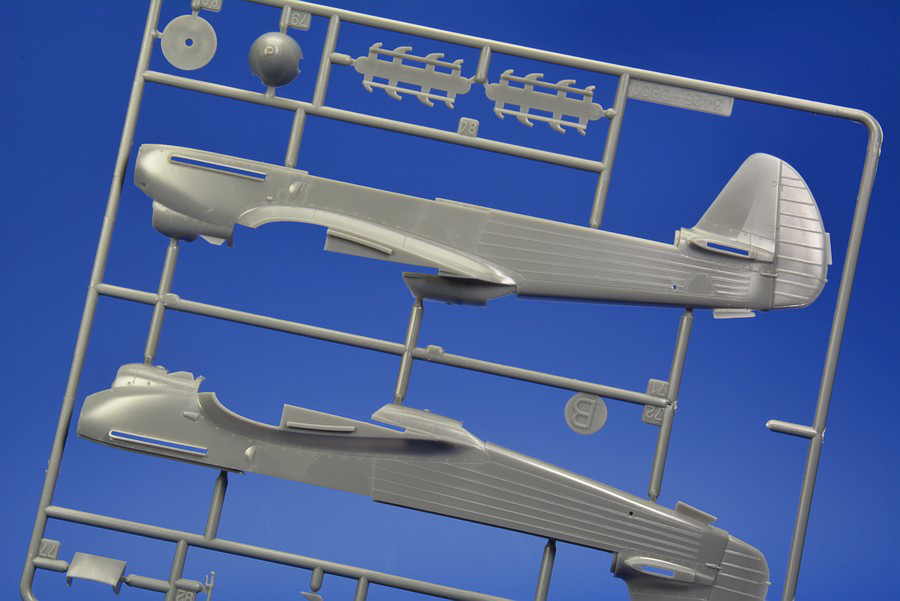

Bausatz:
Alle Spritzgussrahmen, die Klarsichtteile sowie die Ätzteilplatine mit
Maskierfolie werden in Klarsichthüllen verpackt in einem stabilen
Stülpkarton geliefert, der durch sein sehr ansprechendes Deckelbild
besticht. Die Einzelteile sind exakt abgespritzt und weisen trotz der nun
schon etwas betagten Formen keine Fischhäute auf. Die
Oberflächengestaltung bildet die charakteristischen Merkmale der Yak-1b
authentisch ab. Der Bereich des Führerraums ist mit dem seitlichen
Gitterrohrrahmen und den Seitenkonsolen sowie den übrigen Einbauten
sehr detailliert gestaltet. Das Instrumentenbrett 8 Sandwichbauweise ) und
die Seitenkonsolen können durch ein einziges, farbig bedrucktes Ätzteil
ersetzt werden, wobei die Seitenkonsolen entsprechend den
Plastikoriginalen abgewinkelt werden müssen. Anschließend werden sie
mit den vorgesehenen Hebeln, Schaltern, Stellrädern und Drehgriffen
bestückt, wodurch ein äußerst realistischer Eindruck entsteht. Das
Funkgerät unter dem rückwärtigen Kanzelteil erhält in Form eines farbigen
Ätzteils eine realistische Gerätefront. Passende, farbige Sitzgurte
vervollständigen das Cockpit. Die Klarsichtteile sind transparent und
ermöglichen eine geöffnete Kanzel. Ein geätzter Rückspiegel ist ebenfalls
vorhanden. Die Tragflächen haben separate Querruder mit überzeugender
Bespannungsstruktur. Diese Struktur ist für den Hinterrumpf und das
Seiten- und Höhenruder ebenso detailgenau herausgearbeitet. Für das
schön gestaltete Hauptfahrwerk ist ein zweiter, belasteter Radsatz
vorhanden. Die Kühlerklappen können mittels geätzter Teile geöffnet
Fazit:
Mit dem hervorragenden Basisbausatz und den hauseigenen Zugaben bietet Eduard dem Liebhaber russischer Jagdflugzeuge des II. WK ein
überzeugendes Paket, wobei man die Qual der Wahl hat, welche der dekorativen 7 Varianten man bauen soll.
Ein Modellbauanfänger sollte diesen Bausatz nicht wählen, da die filigranen Ätzteile entsprechende Erfahrung erfordern. Es bleibt zu hoffen, dass Eduard
dieser tollen Produktidee treu bleibt.
Meine Bewertung für diesen Bausatz: SEHR EMPFEHLENSWERT
Happy Modelling,
Konrad Schmittlein
September 2015
Vorschaubild klicken zum Vergrößern
Review-Checkbox
Zielgruppe:
Anfänger
erfahrener Modellbauer
Profi
Verwendung:
Gimmick
Korrektur
Erweiterung / Detaillierung
Diorama-Zubehör
Konzept:
Basisbausatz
Kleinserie (short run)
Alu-/Stahlform
Formen-/Technologie-Mix
Bausatz mit Zubehör
Produktidee:
Umsetzung:
Qualität:
Verfügbarkeit:
Limited Edition
Serie
Komplettpaket
Technologie:
Multimediabausatz
Resin (klassisch)
3D-Druck-Technologie
Wasserschiebebilder (Decals)
Fotoätzteile, metallfarben
Fotoätzteile, bedruckt
Ausstattung:
Resinteile
Masken
Metallteile
Begleitbroschüre
Lackieranleitung, farbig
Eduard 1194
Yak-1b
Maßstab:
1/48
Anzahl Teile:
ca. 150
Folienfilm
Bauanleitung:
Vielen Dank an die Firma Eduard für die Bereitstellung dieses Besprechungsmusters.
dargestellt werden. Klarsichtteile für die Positionslampen und den
Landescheinwerfer ermöglichen eine realistische Gestaltung. Als Zurüstteile
sind Tanks und Raketen vorhanden. Die Maskierfolie zur Abdeckung der
Kanzel und der Tankdeckel ist eine angenehme Erleichterung beim
Lackieren. Die Bauanleitung ist klar und übersichtlich und zeigt auf 7 farbigen
Vierseitenansichten die entsprechenden Farbgebungen der unterschiedlichen
Tarnanstriche inklusive der Platzierungsangaben für die hervorragend
gedruckten Abziehbilder von Cartograf.

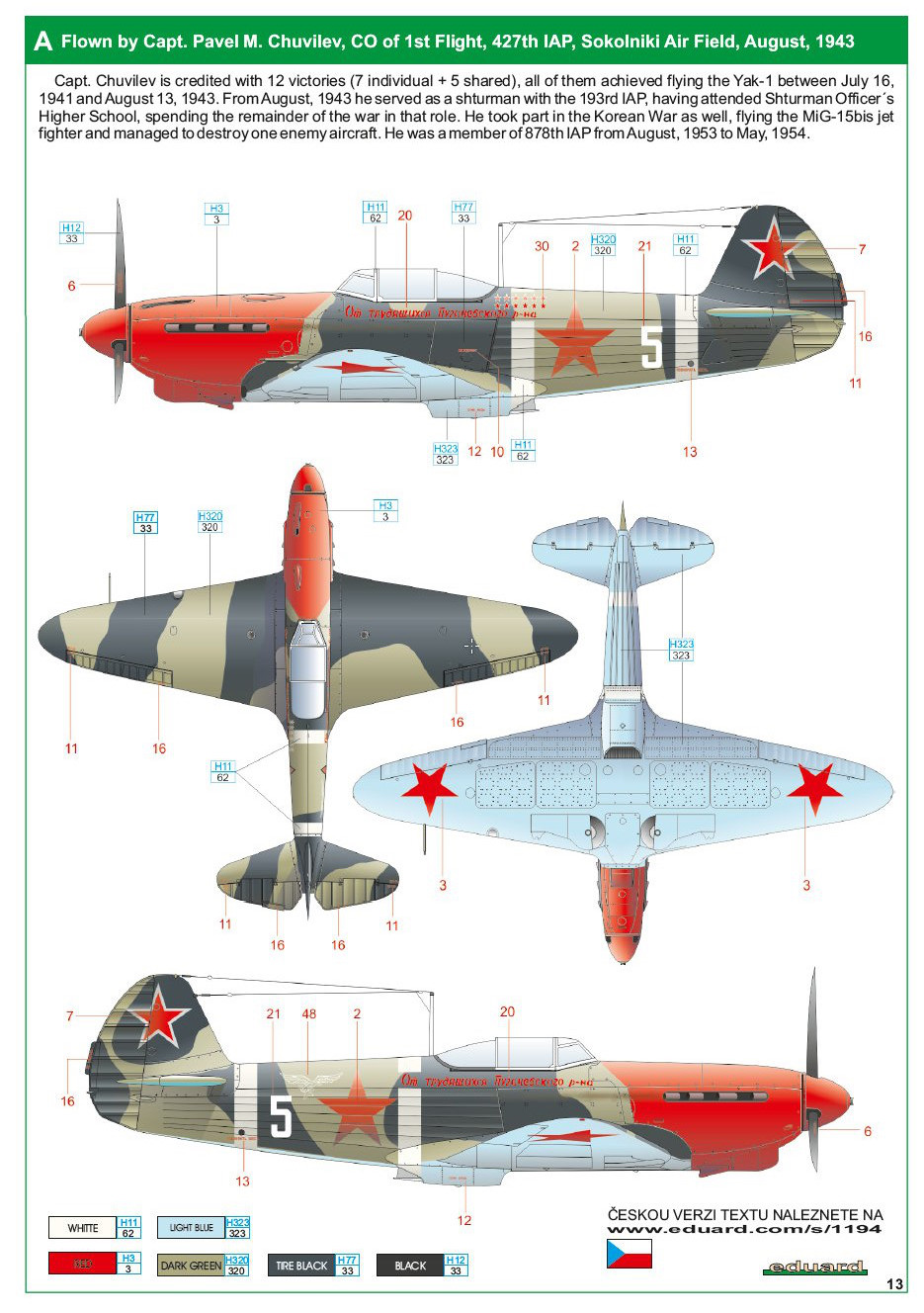

Markierungsvarianten:
•
Yak-1b, Kommandeur Pavel M. Chuvilev, 1.Flight, 427. IAP, Sokolniki,
August 1943
•
Yak- 1b, Vladimir P. Pokrovski, 2. GIAP, Nordflotte, 1944/45
•
Yak-1b, Alexei V. Aleyukhin, 9.GIAP, Frühjahr 1943
•
Yak-1b, Roland de la Poype, GC 3 Normandie Niemen, 1943
•
Yak-1b, 3. Flight, 267. IAP, Flugplatz Zemun, Jugoslawien 1945
•
Yak-1b, Nikolai A. Kozlov, 910. IAP, Februar 1943
•
Yak-1b, Pavel P. Karavay, 897. IAP, Winter 1942/43

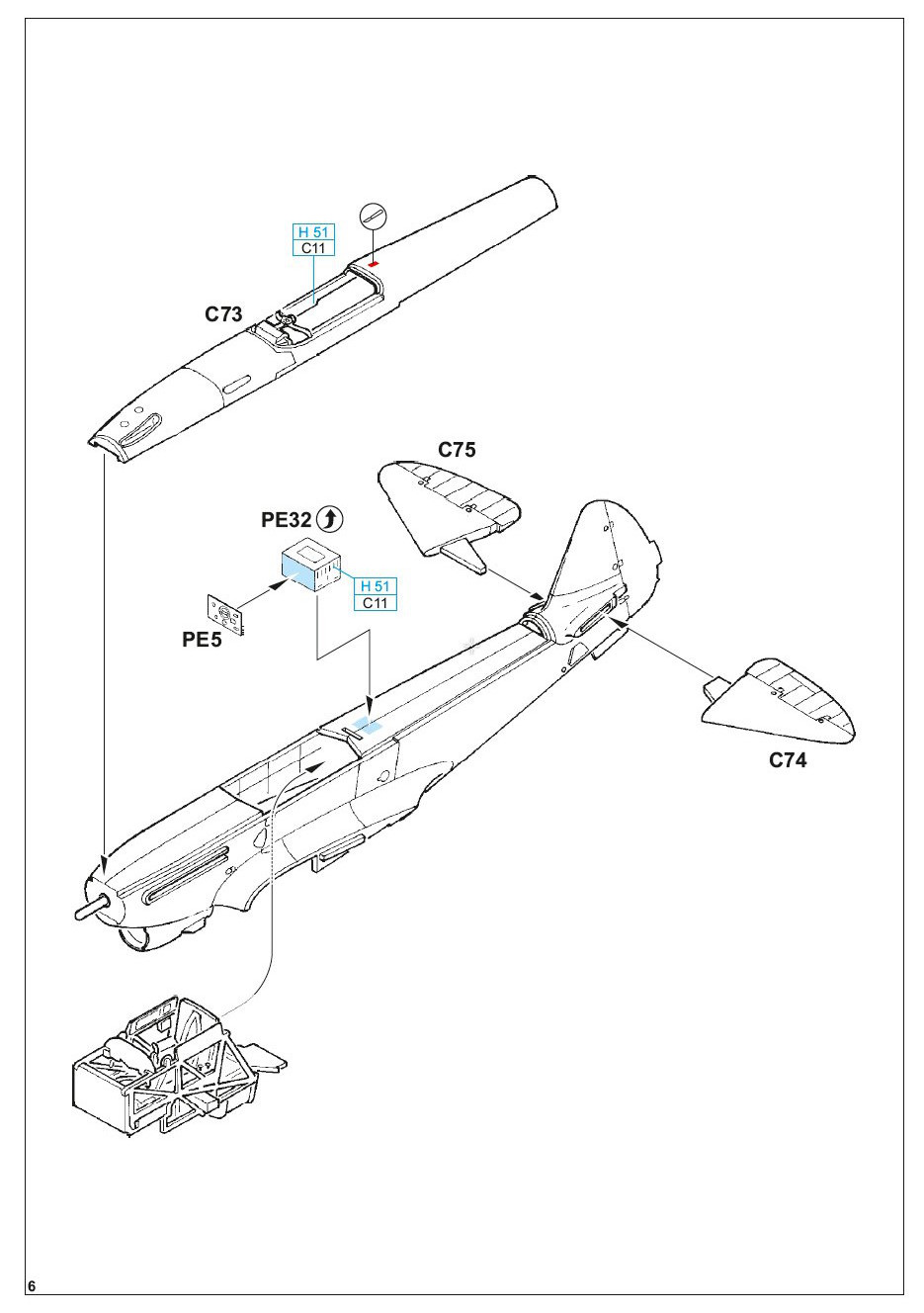

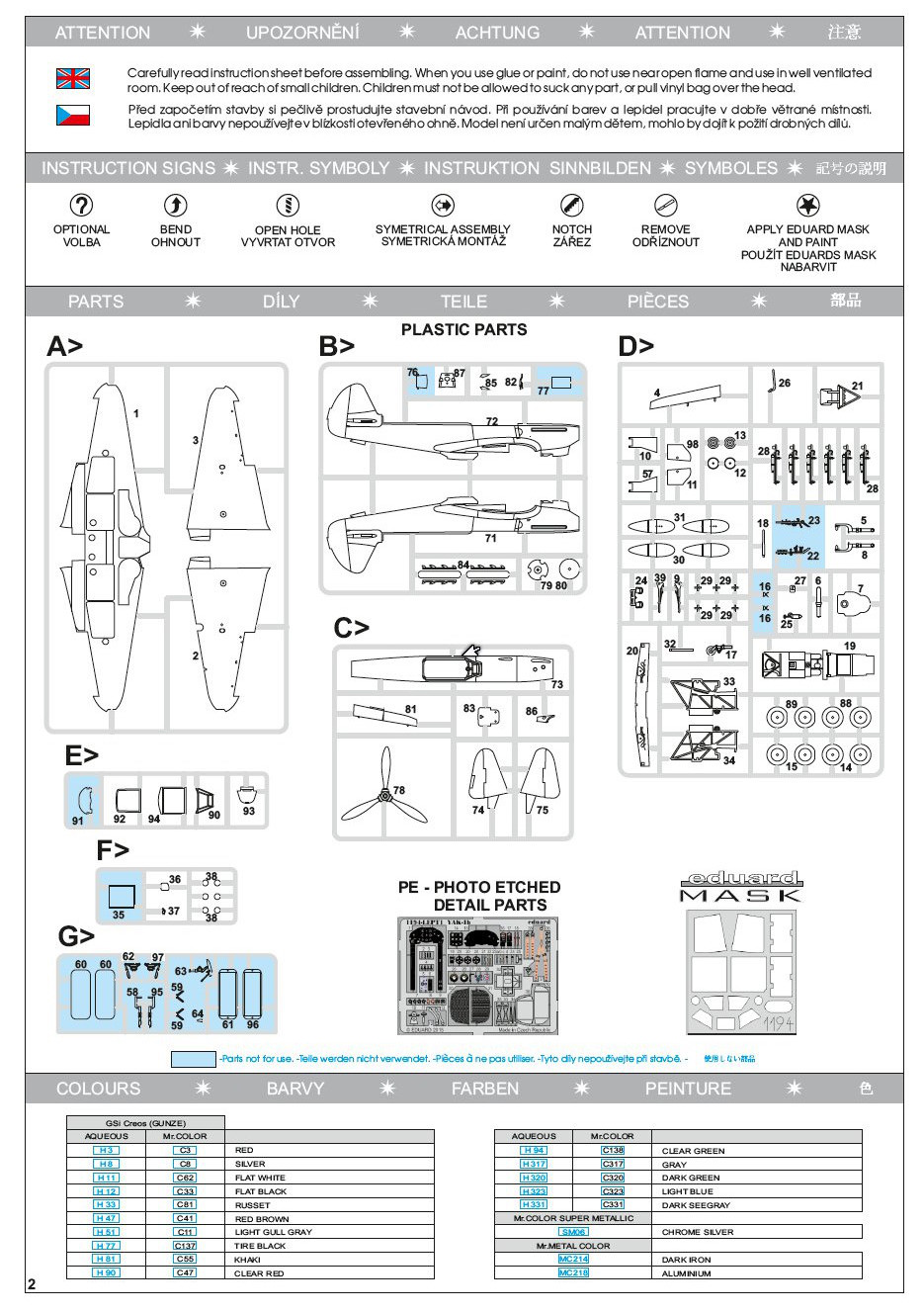

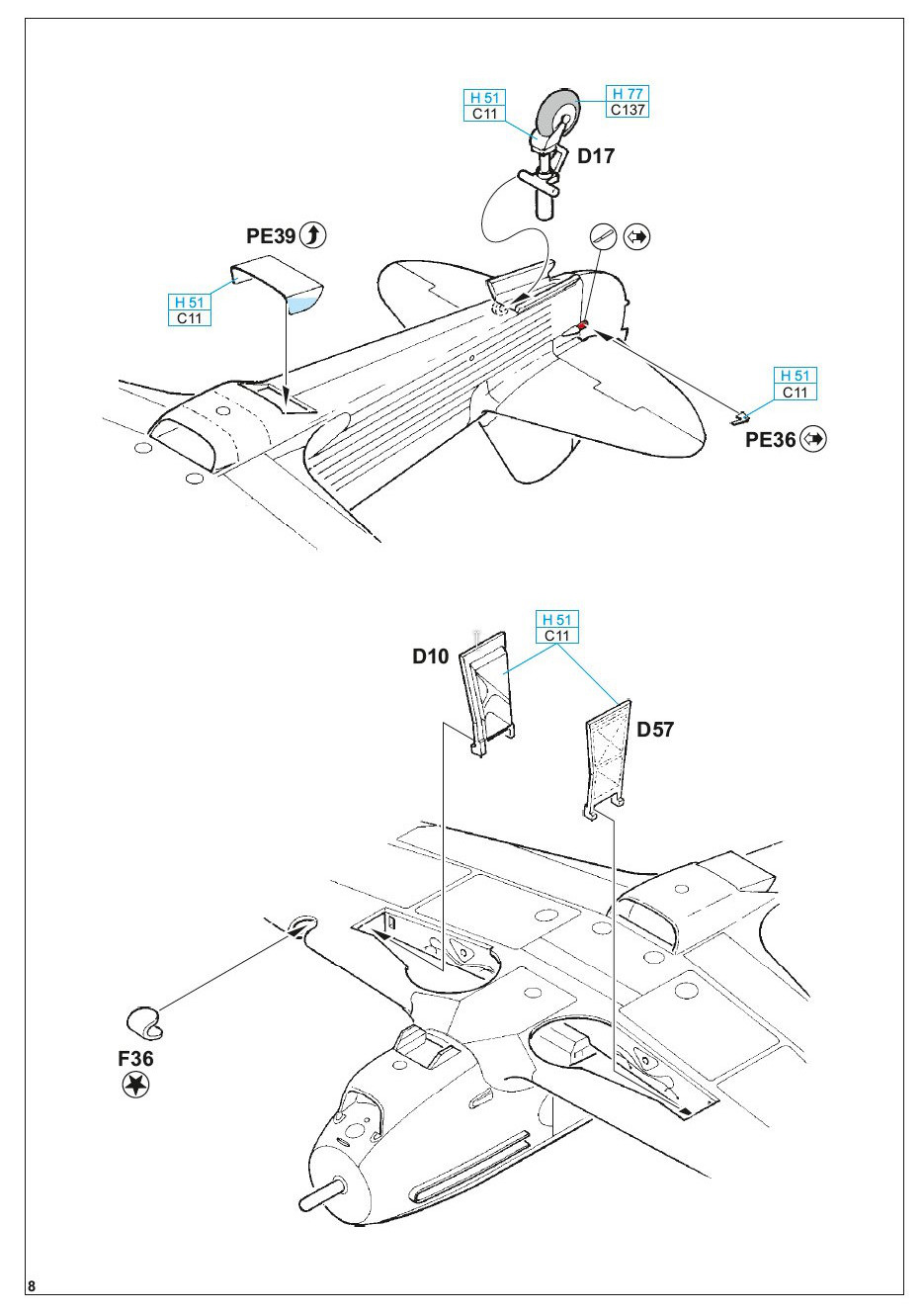

Unten: Die umfangreiche Bauanleitung umfasst 20 Seiten!
