Eduard 8094
1/48
Bereits mehrfach brachte Eduard Geoffrey de Havilland´s DH-2 in verschiedenen
Modellvarianten, inklusive einem Stripdown-Modell, auf den Markt. Durch die an-
haltende Nachfrage der Fans entschied man sich vor kurzem für eine Wieder-
auflage der bereits 2011 erschienenen ProfiPack-Edition.
Inhalt:
•
3 dunkelgraue Spritzgussrahmen mit 97 Teilen
•
1 messingfarbene Ätzteilplatine (über 110 Teile)
•
1 Folienfilm
•
1 Decalbogen
•
12-seitige, farbige Bauanleitung
Vorbild:
Die Airco D.H.2 war ein Doppeldecker des britischen Flugzeugherstellers Airco und die zweite Konstruktion von Geoffrey de Havilland für dieses
Unternehmen. Sie gilt als das erste erfolgreiche britische Jagdflugzeug des Ersten Weltkriegs. Diese Maschine war eine verkleinerte Version ihres
zweisitzigen Vorgängers D.H.1 und als einsitziger Jagdaufklärer konstruiert. Bei geringeren Abmessungen war sie wie die D.H.1 ein zweistieliger
Doppeldecker mit ungestaffelten, gleich großen stoffbespannten Holztragflächen, wobei alle Flächen mit Querrudern ausgestattet waren. Der Rumpf bestand
aus einer unverkleideten Holzrahmenkonstruktion. Vier verstrebte Stahlrohre trugen Seitensteuer und Heckleitwerk. In der Gondel vorn nach links versetzt
war ein Lewis-MG mit einem Trommelmagazin mit 47 Schuss montiert, in der Gondel waren Halterungen für vier Reservemagazine angebracht. Durch die
kleineren Abmessungen in Verbindung mit diversen Änderungen an der Aerodynamik war dieses Flugzeug strömungsgünstiger als die D.H.1, zudem war die
D.H.2 im Verhältnis zur D.H.1 strukturell verstärkt und hatte eine stärkere Motorisierung – einen 9-Zylinder-Umlaufmotor Gnôme Monosoupape mit 74 kW
(100 PS) – der wie schon beim Vorgänger auf einen Druckpropeller wirkte. Quelle: Wikipedia
Fazit:
Eduard hat mit der Wiederauflage der DH-2 im ProfiPack einen Wunsch vieler Modellbauer
erfüllt. Ein Kit in hervorragender Qualität und guter Ausstattung, der verspricht -nach einer
mehr oder weniger langen Verspannungsphase ;-) - zu einem echten Hingucker in der
Modellvitrine und bei der nächsten Modellbau-Ausstellung zu werden.
Das originalundmodell.de - Urteil zu diesem Bausatz lautet: SEHR EMPFEHLENSWERT !
Happy Modelling,
Thomas Schneider,
Januar 2016
Vorschaubild klicken zum Vergrößern
Bausatz:
Sicher in Folie verpackt präsentieren sich die drei dunkelgrauen und über-
sichtlich aufgeteilten Spritzrahmen in der attraktiv gestalteten und bereits
bekannten ProfiPack-Schachtel. Zusätzlich zu den knapp 100 Plastikteilen
sind eine messingfarbene Fotoätzteilplatine mit über 110 Teilen, Lackier-
masken, ein Folienfilm, sowie ein Decalbogen für vier Markierungs-varianten
im Lieferumfang enthalten.
Die aus CAD generierten Stahlformen stammenden Spritzrahmen haben
inzwischen über 10 Jahre auf dem Buckel, sind aber mit ihrer hervor-
ragenden Qualität nach wie vor am oberen Ende der Messlatte anzusiedeln.
Alle Teile des Bausatzes weisen sehr feine Details auf, ob Nieten, Schrauben
oder Nähte, alles wurde akkurat umgesetzt und scharfkantig im Spritzguss
wiedergegeben. Bei den Rädern wurden sogar die Ventile berücksichtigt.
Auch die Umsetzung der bespannten Tragflächen wirkt sehr realistisch. Zur
korrekten Darstellung der frühen und späteren Konfiguration sind beide
Druckpropeller-Typen (Zweiblatt und Vierblatt) enthalten. Beide mit gut
detaillierter Nabe. Die Kühlrippen des 9-Zylinder-Umlaufmotors “Gnôme
Monosoupape” lassen in ihrer filigranen Umsetzung ebenfalls keine
Wünsche offen. Doch wo viel Licht ist, ist auch ein wenig Schatten. Das
Korbgeflecht des Pilotensitzes wurde im Spritzguss nicht berücksichtigt.
Bedingte und leider auch nicht sehr realistische Abhilfe schafft hier ein Teil
des Fotoätzteilebogens, welches zu einem neuen Sitz gefaltet und gebogen
wird. Ansonsten ist die Ausstattung des Cockpitbereiches sehr lobenswert,
diese wird aus einer Kombination von Plastik und Metallteilen realisiert.
Sogar die Ringe der Instrumenten-Glaseinsätze werden durch Fotoätzteile
dargestellt.
Der Zusammenbau des Modells gestaltet sich anhand der übersichtlich
aufgebauten Bauanleitung relativ zügig. Lediglich der Verspannungsplan
lässt eine gewisse Unsicherheit offen. Hier wäre anzuraten, sich diesen aus
der Downloadversion zu vergrößern.
Erwähnenswert sind noch die gut ausgeführten Verbindungszapfen der
Verstrebungen zwischen Ober- und Unterflügel. Diese verleihen der
Konstruktion während des Baus genügend Stabilität.
Der mitgelieferte Bogen Lackiermasken liefert neben den obligatorischen
Masken für die Räder, unter anderem auch Elemente für den Cockpitboden,
die metallbeplankten Propellerspitzen und Naben.
Auf dem exakt im Register geduckten Decalbogen befinden sich neben den
grundsätzlichen Markierungen auch Decalelemente zur Darstellung der
Instrumente des Armaturenbretts.
Eine eher diffizile Angelegenheit dürfte der Aufbau des MG´s mit dem
Windschild aus Folienfilm und dessen Rahmen aus Ätzteilen werden.
Eduard Produktseite:
8094
Download:
Manual
Preis:
€ 29,95
Unten: Der Schachtelinhalt im Überblick
Review-Checkbox
Zielgruppe:
Anfänger
erfahrener Modellbauer
Profi
Verwendung:
Gimmick
Korrektur
Erweiterung / Detaillierung
Diorama-Zubehör
Konzept:
Basisbausatz
Kleinserie (short run)
Alu-/Stahlform
Formen-/Technologie-Mix
Bausatz mit Zubehör
Produktidee:
Umsetzung:
Qualität:
Verfügbarkeit:
Limited Edition
Serie
Komplettpaket
Technologie:
Multimediabausatz
Resin (klassisch)
3D-Druck-Technologie
Wasserschiebebilder (Decals)
Fotoätzteile, metallfarben
Fotoätzteile, bedruckt
Ausstattung:
Resinteile
Masken
Metallteile
Tiefziehteile
Lackieranleitung, farbig
Eduard 8094
DH-2 ProfiPack
Maßstab:
1/48
Anzahl Teile:
ca. 210
Folienfilm
Bauanleitung:
Vielen Dank an die Firma Eduard für die Bereitstellung dieses Besprechungsmusters.
Markierungsoptionen:
•
No. 6011, No. 24 squadron RFC, 1916
•
No. 7851, No. 32 squadron RFC, Flight C, France 1916
•
No. 5998, Capt. Jojn Oliver Andrews, No. 24 Squadron, RFC,
France, 1916
•

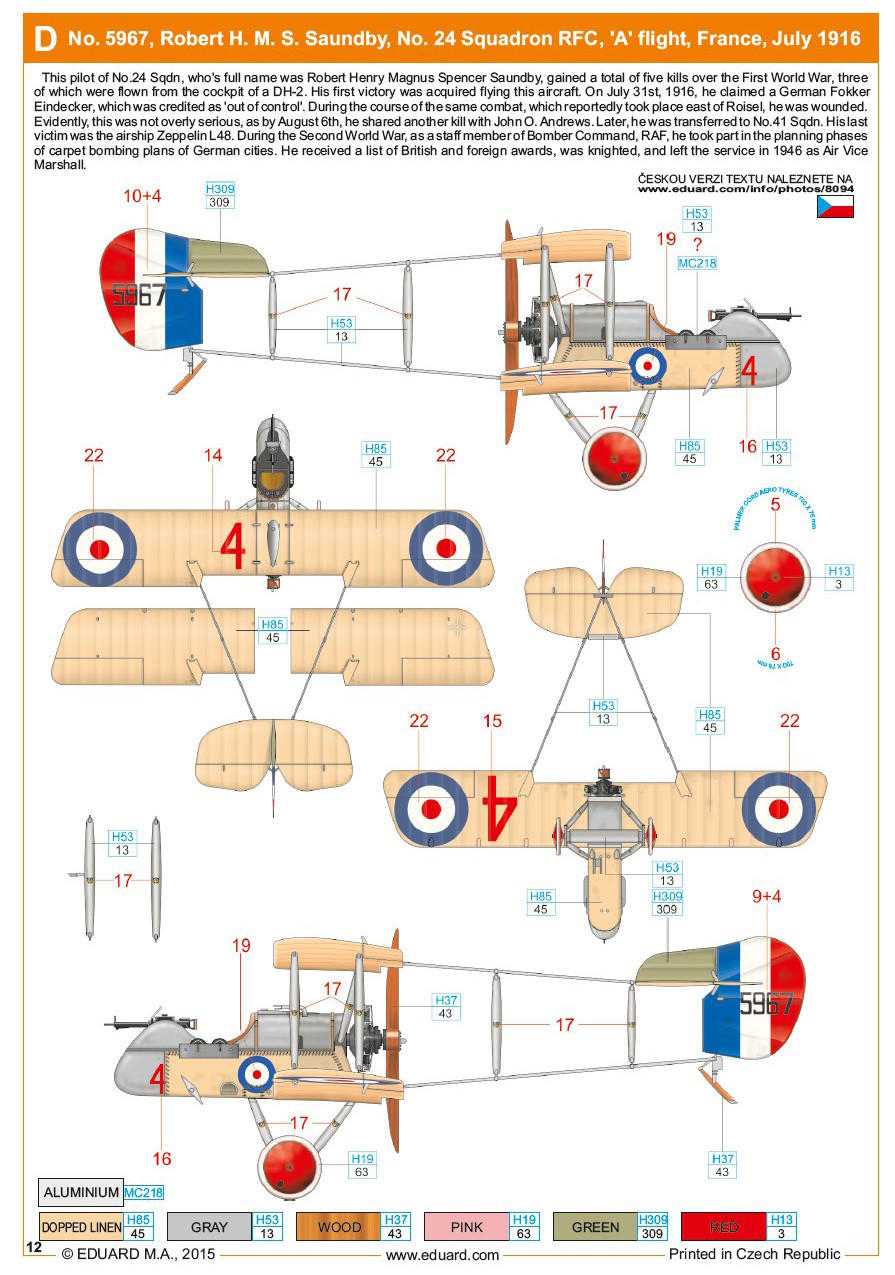

No. 5967, Robert H.M.S. Saundby, No. 24 Squadron RFC, ‚A‘
flight France, July 1916

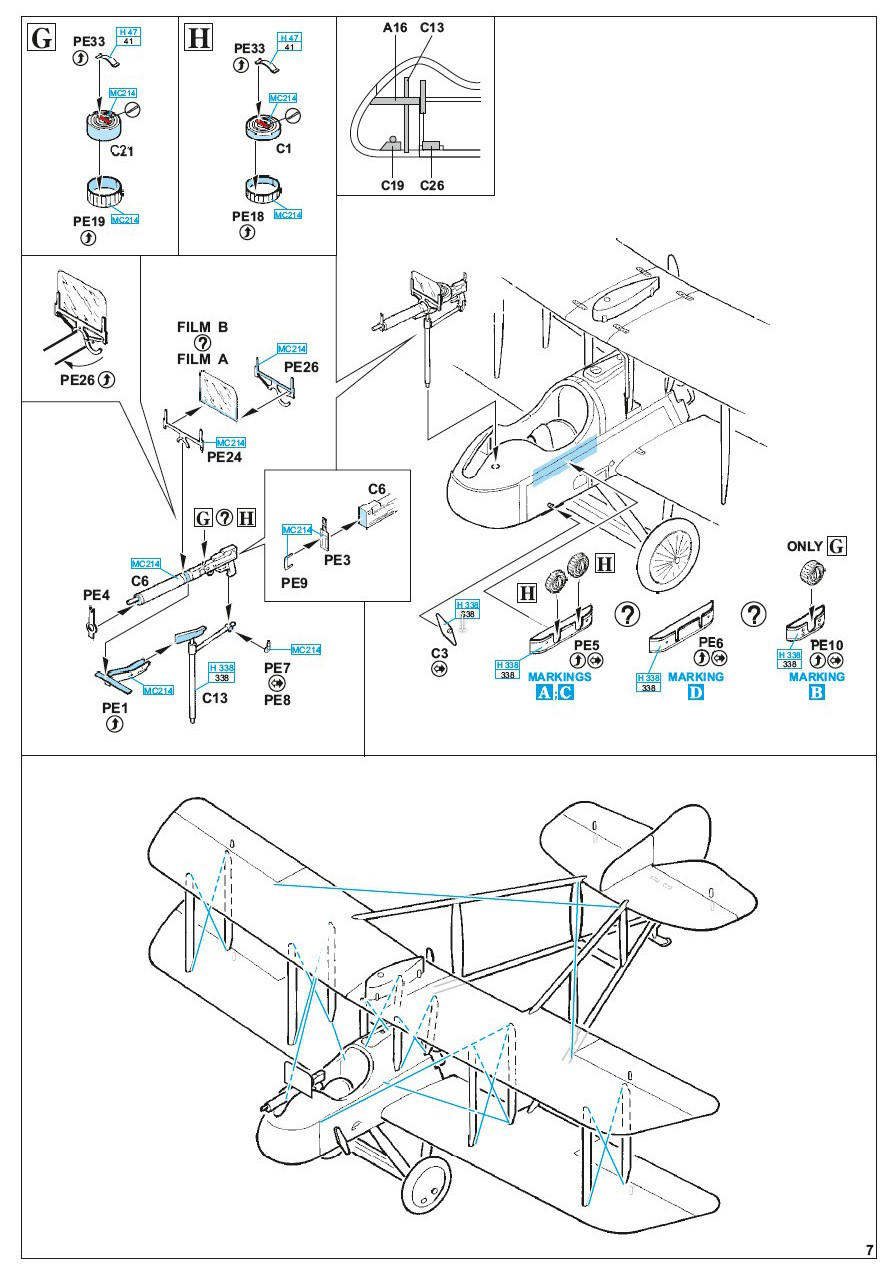

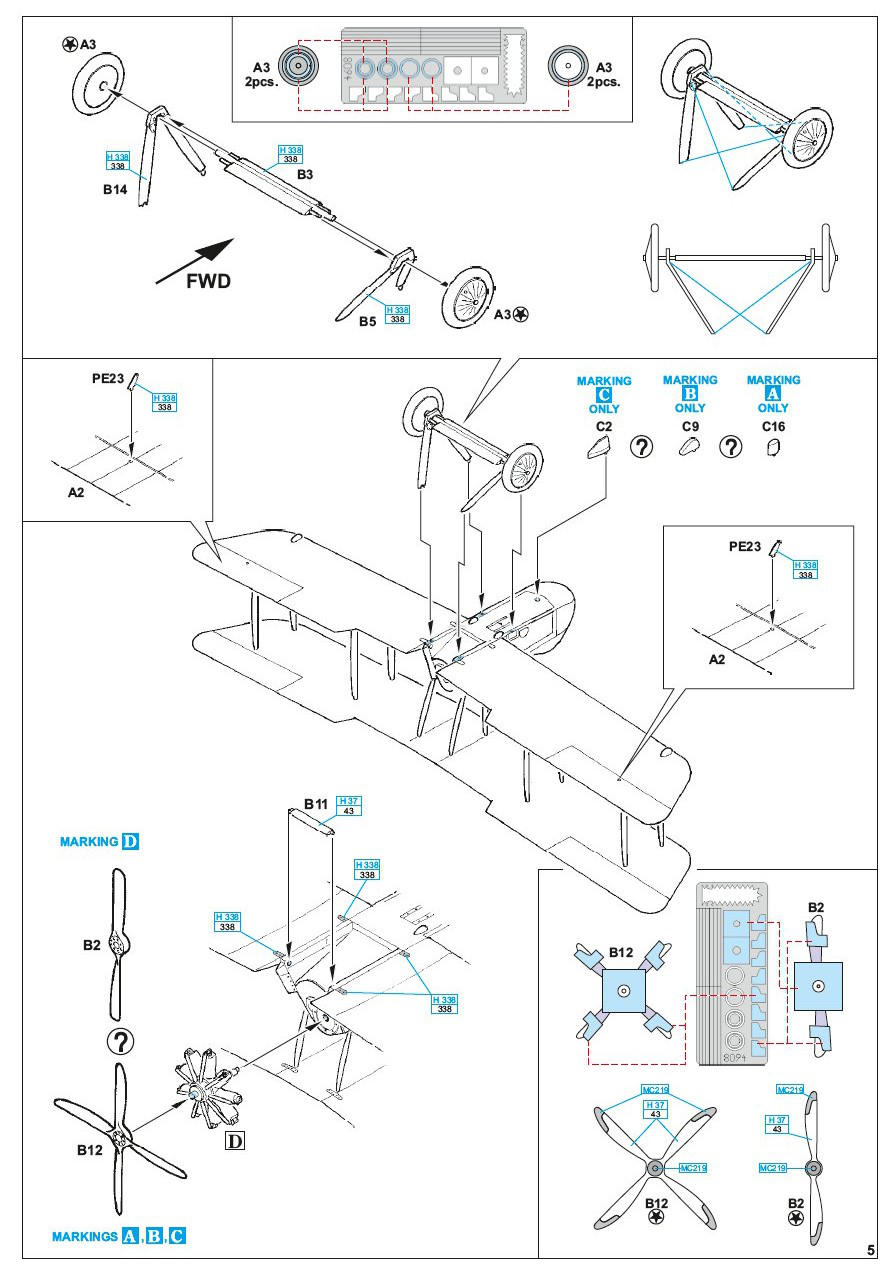

Unten: Die hervorragend umgesetzte,
farbige Bau- und Lackieranleitung lässt,
abgesehen vom Verspannungsplan, keine
Wünsche offen. Alle Baustufen sind in
angenehmer Größe gedruckt und
sorgen mit gezielter, farblicher Darstellung
für einen schnellen Baufortschritt.
Als Farb-Referenzsystem wird wie immer
bei Eduard das Aqueos- und Mr.Color-
System von Gunze angegeben.
