ICM 72304
1/72
Nach ICM´s sehr erfolgreicher Do 17Z-2 in 1/48 kommt nun ebenfalls eine aus neuen
Formen stammende Version im kleinen Maßstab 1/72. In Sachen Detaildichte und
Spritzgussqualität steht die “Kleine” dem großen Bruder in nichts nach.
Preis:
ca. € 28,-
Produktseite:
ICM Model Kit No.72304
Vertrieb in Deutschland:
Gebr. Faller GmbH
Inhalt:
•
3 graue Spritzrahmen mit 173 Teilen
•
2 transparenter Spritzrahmen mit 7 zu verwendenden Teilen
•
1 Decalbogen
•
20-seitige Bau- und Lackieranleitung
Vorbild:
Die Dornier Do 17 war ein zweimotoriges Kampfflugzeug des deutschen Herstellers Dornier. Das Muster war zunächst als Schnellverkehrsflugzeug
konzipiert und wurde dann vorwiegend im Zweiten Weltkrieg von der Luftwaffe als Bomber und Aufklärer eingesetzt. Später fanden die Maschinen auch als
Schleppflugzeug für Lastensegler Verwendung. Die Entwicklung des Schulterdeckers mit doppeltem Seitenleitwerk und einziehbarem Spornradfahrwerk
geht auf eine Ausschreibung des Heereswaffenamtes von 1932 zurück. Der schlanke Rumpf trug ihr den Namen „Fliegender Bleistift“ ein. Die Do 17 wurde
in mehreren Varianten von August 1936 bis Oktober 1940 produziert. Die ersten beiden Serienversionen E und F wurden von Zwölf- zylinder-V-Motoren des
Typs BMW VI 7,3 angetrieben, während spätere Ausführungen mit den leistungsstärkeren Neunzylinder-Sternmotoren Bramo 323 „Fafnir“ ausgerüstet
waren, die wegen ihrer Luftkühlung auch unempfindlicher gegen Beschuss waren. Die ab 1939 produzierte Do 17Z mit Bramo 323 war die leistungsfähigste
und mit einer Stückzahl von mindestens 535 Maschinen auch am häufigsten gebaute Version. Quelle: Wikipedia
Fazit:
ICM hat auch mit der 1/72er Bombervariante der Do 17 einen hervorragenden Bausatz geschaffen. Ergänzt
man das Gurtmaterial und die üblichen Kleinigkeiten, so lässt sich aus diesem Bausatz ein wahrer Blickfang
im kleinen Maßstab bauen.
Das originalundmodell.de - Urteil zu diesem Bausatz lautet: SEHR EMPFEHLENSWERT !
Happy Modelling,
Thomas Schneider,
September 2016
Vorschaubild klicken zum Vergrößern
Bausatz:
ICM liefert die 1/72er Z-2 in der üblichen, neutralen und wiederverschließ-
baren Schachtel mit attraktiv gestalteten Boxart auf einem separaten
Stülpdeckel. Im inneren befinden sich fein säuberlich verpackt, zwei große
Spritzrahmen mit den Hauptbauteilen, zwei Spritzrahmen mit Klarsicht-
teilen, ein Decalbogen und die 20-seitige Bauanleitung.
Natürlich sind die Klarsichtteile gegen Beschädigungen durch Scheuern
extra verpackt. Diese sind hochtransparent und schlierenfrei gespritzt.
Durch die markante, großzügige Verglasung hat man einen sehr guten
Einblick in den Cockpitbereich. Dieser ist für diesen Maßstab erfreulich gut
detailliert. Sogar das Stoffgeflecht der Sitze ist ähnlich dem 1/48er Modell
akkurat wiedergegeben. Zur Darstellung der Instrumentenbretter sind
Decalelemente vorgesehen. Wie zu erwarten war sind auch hier die Gurte
nicht berücksichtigt worden. Der ambitionierte Modellbauer sollte diese, der
großzügigen Einsicht wegen, auf jeden Fall ergänzen.
Die Oberflächendetails an den Tragflächen, wie etwa Blechstöße und
Wartungsklappen sind überzeugend ausgeführt. Gut umgesetzt sind die
beiden Bramo-Sternmotoren mit den Motorträgern, bis hin zum Brand-
schott, welches durch den jeweiligen Fahrwerkschacht gut zu erkennen ist.
Die Motoren selbst überzeugen durch sehr fein umgesetzte Kühlrippen.
Auch die Zylinderköpfe mit den Ventildeckeln sind originalgetreu nach-
empfunden. Leider hinken die Stösselstangen, bedingt durch die dem
Maßstab geschuldete Materialstärke, dem Rest hinterher. Der Zubehör-
markt wird sich wohl in nächster Zukunft darum kümmern.
Die Fahrwerksschächte und das Fahrwerk sind in ihrer Ausstattung und
dem hohen Detaillierungsgrad identisch mit dem restlichen Modell. Die
Quer-, Höhen- und Seitenruderflächen sind separat ausgeführt, wodurch
ein ausgelenkter Anbau möglich ist. Schön detailliert umgesetzt ist auch der
Bombenschacht mit Rack und Beladung.
Bei den Wasserschiebebildern hat ICM, im Vergleich zu früheren Pro-
duktionen, gehörig aufgeholt. Diese sind nun von überzeugender Qualität,
versatzfrei und exakt gedruckt.
Die Einzelteile warten mit feinsten Details und messerscharfen Konturen auf.
Diesen Bausatz erhalten sie im gut sortierten Modellbaufachhandel.
Unten: CAD-Bilder.
Quelle: ICM
Unten: Der Schachtelinhalt im Überblick
Review-Checkbox
Zielgruppe:
Anfänger
erfahrener Modellbauer
Profi
Verwendung:
Gimmick
Korrektur
Erweiterung / Detaillierung
Diorama-Zubehör
Konzept:
Basisbausatz
Kleinserie (short run)
Alu-/Stahlform
Formen-/Technologie-Mix
Bausatz mit Zubehör
Produktidee:
Umsetzung:
Qualität:
Verfügbarkeit:
Limited Edition
Serie
Komplettpaket
Technologie:
Multimediabausatz
Resin (klassisch)
3D-Druck-Technologie
Wasserschiebebilder (Decals)
Fotoätzteile, metallfarben
Fotoätzteile, bedruckt
Ausstattung:
Resinteile
Masken
Metallteile
Begleitbroschüre
Lackieranleitung, farbig
ICM 72304
Do 17Z-10 WWII German Bomber
Maßstab:
1/72
Anzahl Teile:
180
Folienfilm
Bauanleitung:
Vielen Dank an die Firma ICM für die Bereitstellung dieses Besprechungsmusters.
Do 17Z-2 WWII German Bomber
Oben: Das Herauslösen des Bauteils mit den Stösselstangen könnte zur
Herausforderung werden. Die Spritzgusskanäle laufen zwischen den Stangen.
Unten:
Der Decalbogen ist von ausgezeichneter Qualität und bietet Elemente
für vier Markierungsoptionen der Kriegsschauplätze Frankreich, Griechen-
land und Russland.
Unten:

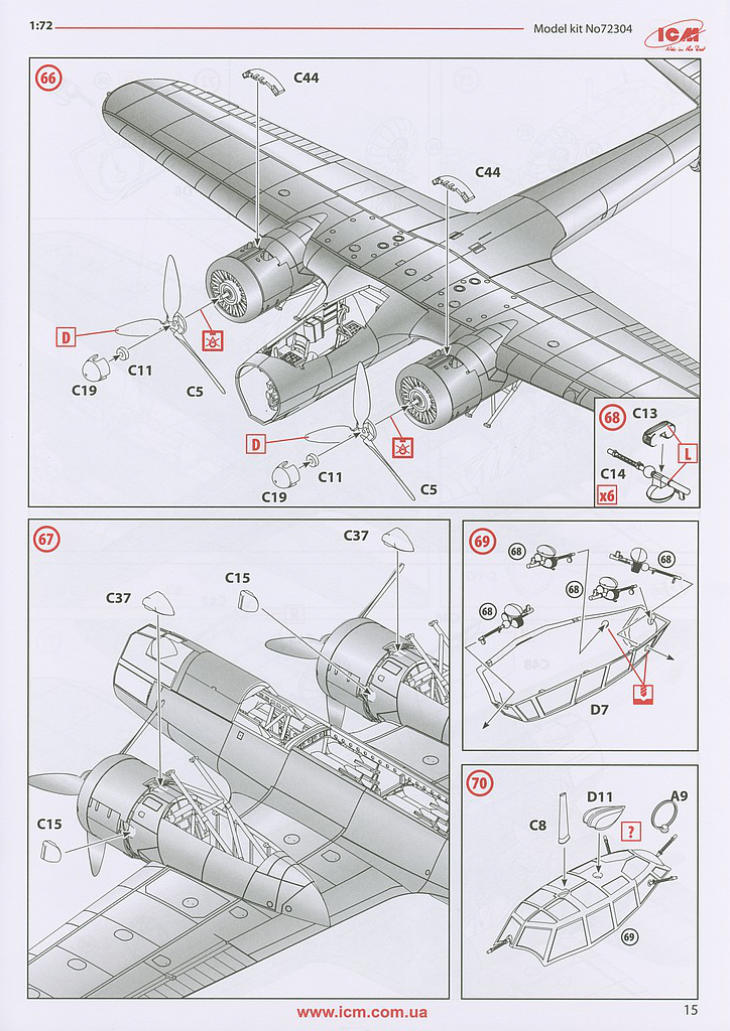

Die typische ICM-Bauanleitung ist klar und übersichtlich gestaltet. Als
Farbreferenz sind die Systeme von Revell und Tamiya angegeben.
